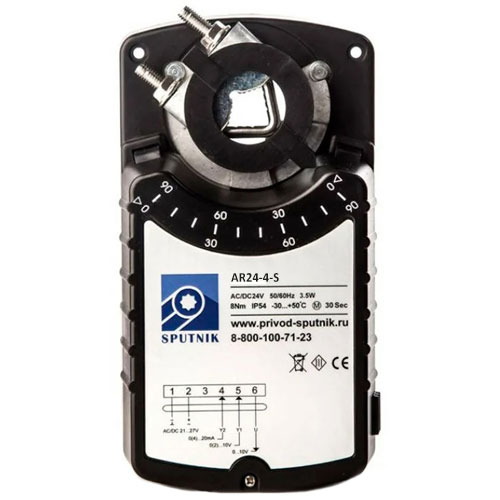

Электроприводы SPUTNIK AR24-4-S

Электроприводы SPUTNIK AR24-4-S

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений. Характеристики

• Управление 2-х позиционное или 3-х позиционное.
• Без возвратной пружины
• Дополнительные концевые микропереключатели.
• Напряжение питания 24 В
• Управление воздушными клапанами площадью до 0,8 м²
• Крутящий момент 4 Нм.

Принцип действия При подаче напряжения происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи напряжения вал сохраняет свое положение. Смена направления вращения производится переключателем «CW-CCW» на корпусе привода. Ручное управление осуществляется поворотом вала привода после вывода из зацепления редуктора при помощи рычага на корпусе привода. Монтаж Электропривод легко устанавливается непосредственно на вал створки клапана 6...16 мм и закрепляется с помощью специального хомута, к корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана. Сигнализация положений для AR24-4-S Электропривод содержит один встроенный микропереключатель для контроля крайних положений. Контролируемый угол положения 5° или 85° выбирается поворотом переключателя на верхней крышке привода. Промежуточное положение определяется по механическому указателю.

Схема
