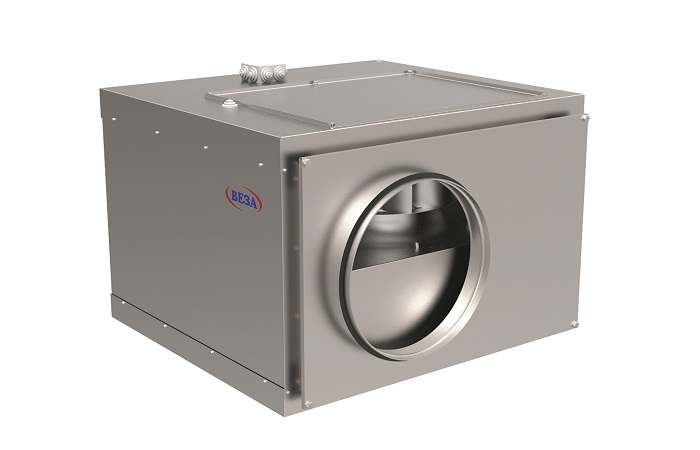

Вентилятор Канал-ВЕНТ-Н с назад загнутыми лопатками

Вентилятор Канал-ВЕНТ-Н — канальный радиальный вентилятор с рабочим колесом с назад загнутыми лопатками для встраивания в прямоугольный воздуховод. Применяется в приточных и вытяжных системах с повышенным сопротивлением сети.

Технические характеристики

Конструкция

В прямоугольном корпусе из оцинкованной стали установлен электродвигатель с колесом с назад загнутыми лопатками. Двигатель закреплён на виброизолирующем основании, колесо отбалансировано в сборе, съёмная панель открывает доступ к проточной части.

Фланцы корпуса соответствуют типоразмерному ряду прямоугольных каналов серии КАНАЛ, поэтому вентилятор стыкуется с клапанами, фильтрами и нагревателями того же ряда без переходников. Исполнения по среде — общепромышленное, коррозионностойкое и взрывозащищённое.

Принцип работы

Лопатки, загнутые против направления вращения, тормозят воздух в межлопаточных каналах и переводят его энергию в статическое давление с высоким КПД. Характеристика получается пологой: при отклонении сопротивления сети от расчётного расход меняется меньше, чем у колеса с вперёд загнутыми лопатками, а потребляемая мощность не растёт лавинообразно.

Исполнения и обозначения

Как подобрать

• По рабочей точке — расходу и полному давлению, с учётом сопротивления фильтров и теплообменников.
• По сечению прямоугольного воздуховода и присоединительным размерам.
• По требуемому КПД и энергопотреблению на расчётном режиме.
• По температуре и составу перемещаемой среды.
• По уровню шума: рядом с обслуживаемыми помещениями выбирают шумоизолированное исполнение.

Монтаж и обслуживание

• Вентилятор соединяют с сетью через гибкие вставки и опирают на виброизоляторы.
• Прямой участок перед всасом выдерживают по длине не меньше рекомендованной, иначе падает напор.
• Клеммное подключение выполняют с тепловой защитой и заземлением корпуса.
• Направление вращения колеса проверяют кратковременным пуском до пусконаладки.
• Периодически очищают колесо и проверяют вибрацию на опорах — рост уровня указывает на дисбаланс.

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
